Q611F气动三片式球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质。
选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

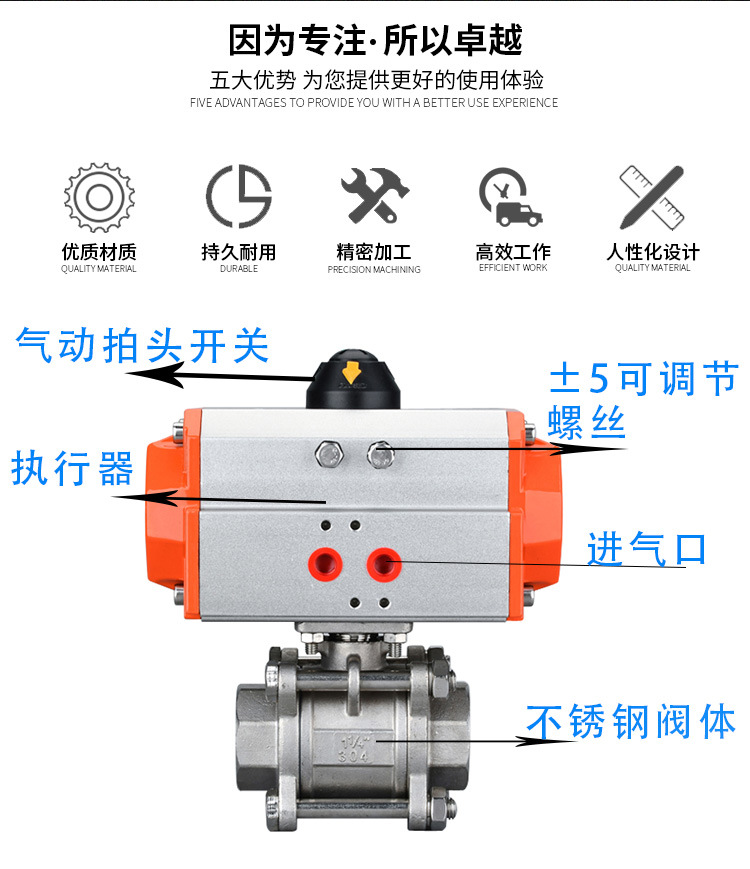

一、产品特点 Q611F气动三片式球阀 及对焊连接球阀分为整体式（一片式）、两段式及三段式。
阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。
阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
二片式、三片式球阀、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。
可设置90°开关定位机构，根据需要加锁以防止误操作。
驱动方式:手动、电动、气动具有以下优点：
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用

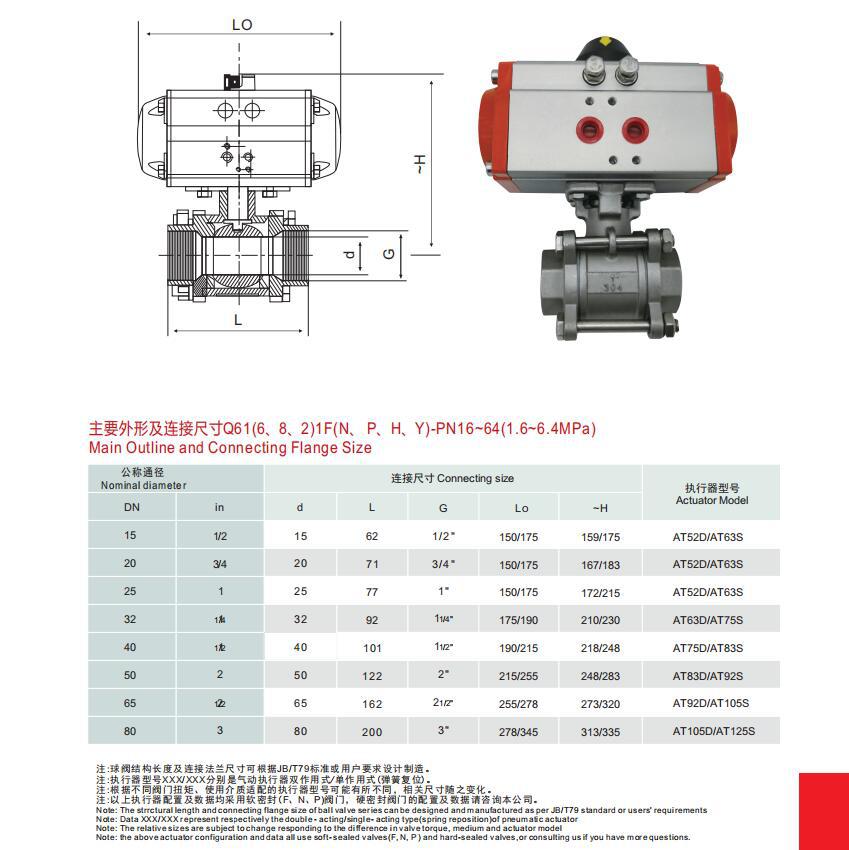

二、Q611F气动三片式球阀技术规范:设计依据GB标准ANSI标准设计标准GB/12237ANSIB16.34试验和检验JB/T9002API598
三、参数:
驱 动压缩空气5～7bar（可带手轮）
公称通经15～100mm
公称压力1.6～6.3MPa
适用温度PTFE:-29～ 178℃EK:-29～ 250℃
连接方式螺纹
阀结构三块式
阀体材质316L、316、304、304L
碳钢阀球材质316L、316、304L、304
密封材质PTFE 、EK
适用介质气体、水及油类等

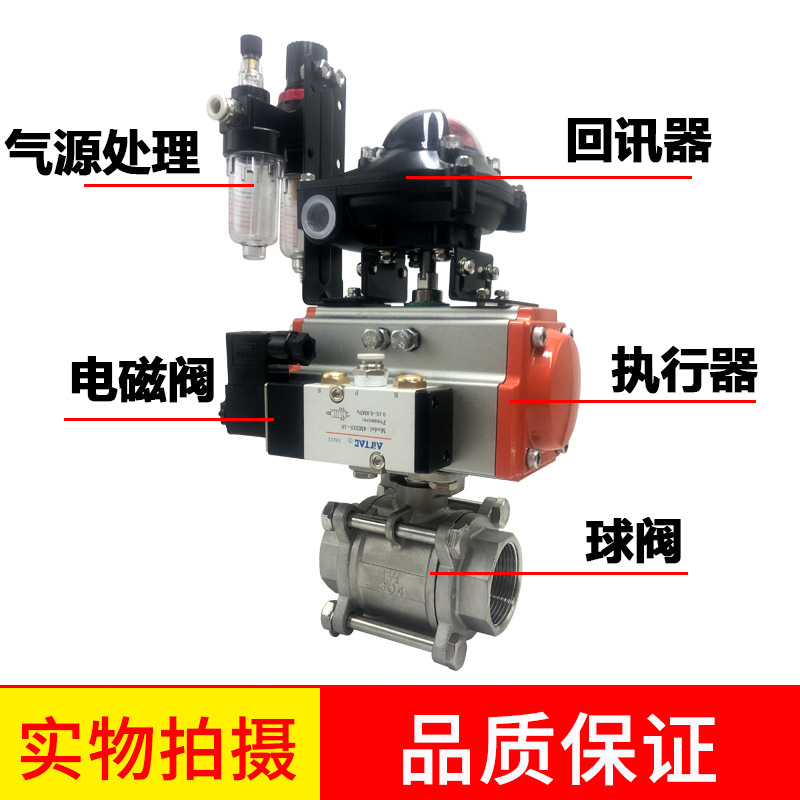

可选附件限位开关、定位器、电磁阀、减压阀
四、气动三片式球阀设计标准:三块式测试检验API598，EN12266螺纹接端ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203对焊接端ASME B16025套焊接端ASME B16.11阀兰接端ASME B16.5 DIN2542～2545 JIS B2238两块式测试检验API598，EN12266螺纹接端ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
五、气动三片式球阀主要零部件材料: 序号NO零件名称Accessory name材质Material1螺栓Stud不锈钢304Stainless Steel3042接头Connector不锈钢CF8、CF8MStainless Steel CF8、CF8M3阀座SeatPTFE4球体ball不锈钢304、316Stainless Steel304、3165阀体Body不锈钢CF8、CF8MStainless Steel CF8、CF8M6螺母Nut不锈钢304Stainless Steel3047阀杆Stem不锈钢304、316Stainless Steel304、3168垫片Gasket PTFE9填料PackingPTFE10压盖Gland不锈钢304、316Stainless Steel304、31611支架Yoke不锈钢CF8Stainless Steel CF812连接套Connecting Set不锈钢304、316Stainless Steel304、316
气动阀门的使用和维护
（1）气动阀在安装使用之前，必须对阀门进行安装前的检查和开关运行试验。只有在运行动作正常的条件下，才能安装使用。
（2）气动阀的安装要尽可能使阀门与管路法兰同心，并加支撑固定。不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。造成阀门开关不灵及阀门的损坏而无法使用。
（3）要保证气球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。清洁度应小于0.4微米。
（4）接入气源之前，必须清洁供气管路，气源接口和开关等器件，以防由于管路不清洁带上污物和泥沙冲入气动执行单元而造成故障。
（5）气动执行器、电磁阀、定位器、过滤器、减压阀等的连接，可用铜管或尼龙管，为以防防尘及减小噪声，排气口应安装消声器或消声节流阀。
（6）安装好以后，对气动阀门应进行试验，给气动执行器加压至额定值，压力为0.4～0.7mpa，对气动球阀进行开关试验，观察阀门的开闭情况。应转动灵活无卡阻现象。在开关如有卡阻现象可增高气压，反复开关使阀门调到开关灵活即可。
（7）安装调试开关型气动阀时，先用手动装置进行（电磁阀上的手动按钮）调试、动作正常后在通电调试。
（8）气动阀应定期进行维护保养阀杆转动处，应三个月加油（机油）一次。定期对气动执行单元和配合使用的空气过滤器进行放水、排污。正常的情况下六个月检查一次，每年检修一次。
